Kabely s Mini Coax konektory pro využití v automobilech

Hledáte datový kabel pro automobilový průmysl s vysokofrekvenčním rozsahem a s minimálními nároky na instalační prostor, testovaný podle LV 214 a USCAR?

V tom případě je Mini Coax skvělým řešením pro vaši aplikaci. Sestavíme pro vás všechny běžné, na trhu dostupné konektory Mini Coax.

Vimeo

By loading the video, you agree to Vimeo's privacy policy.
Learn more

Load video

Vimeo

By loading the video, you agree to Vimeo's privacy policy.
Learn more

Load video

Rozhraní Mini Coax

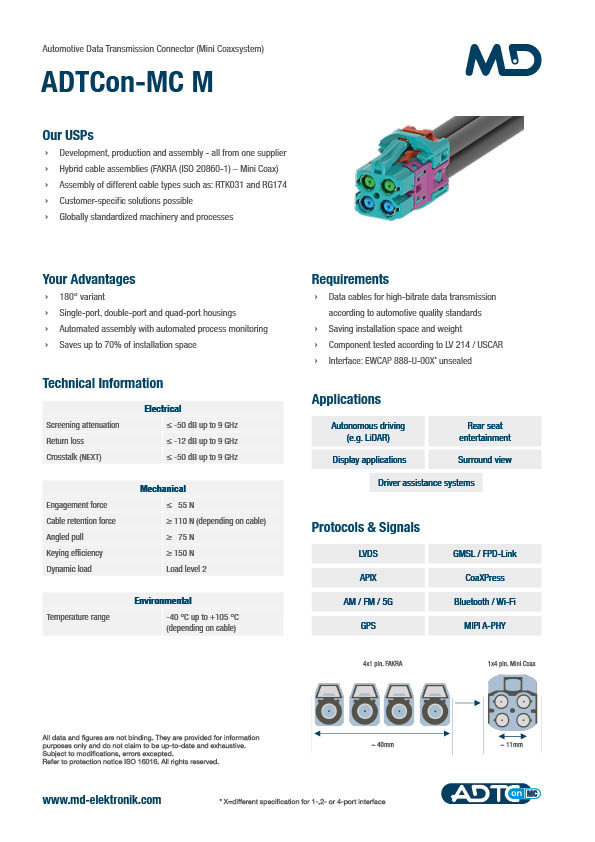

MATE-AX

produktové informace

Ke stažení

Rozhraní Mini Coax
HFM

produktové informace

Ke stažení

Máte otázky?

Kontaktujte nás ještě dnes!

Kontakt

Vaše výhody

Trvale vysoký standard kvality

  • Vysoce automatizovaná montáž kabelů s automatickým monitorováním procesu
  • Globálně standardizované stroje a zařízení

Veškeré kombinace kabelů a konektorů od jednoho dodavatele

  • Hybridní kabelové svazky: možnost kombinace technologií FAKRA a Mini Coax

Menší instalační prostor a nižší hmotnost

  • Až 70 % úspora instalačního prostoru ve srovnání s řešeními FAKRA
  • Až 80 % úspora hmotnosti ve srovnání s řešeními FAKRA

Pokrytí širokého pásma

  • Vyšší frekvenční rozsah (až 15 GHz) ve srovnání s řešeními FAKRA

Řešení na míru

  • Montáž různých variant kabelů, např.: RTK031 a RG174
  • Individuální řešení, např. uzemnění, vinutí kabelů, ochrana kabelů atd.

Aplikace

Autonomní řízení (LiDAR) Rear Seat Entertainment Připojení displeje Asistenční systémy Surround View

Protokoly a signály

Úspěšně realizované projekty

Připojení multikamerového systému

Výhody:

  • Miniaturní řešení
  • Přenos signálu a proudu

Připojení střešní antény

Výhody:

  • Miniaturní řešení
  • Pokrytí širokého pásma (87,5 MHz až 6 GHz)

Připojení telematických modulů

Výhody:

  • Miniaturní řešení
  • Cenově příznivé řešení

Technické informace

Elektrické
Stínicí útlum ≤ -50 dB až 15 GHz
Útlum odrazu ≤ -12 dB až 15 GHz
Přeslech ≤ -50 dB až 15 GHz
Mechanické
Zásuvná síla ≤ 55 N
Síla vytržení kabelu ≥ 110 N
Příčný tah ≥ 75 N
Účinnost kódování ≥ 130 N
Dynamické namáhání Stupeň ostrosti 2
Ekologické a technologické
Teplotní rozsah -40 °C až +105 °C

Údaje podle výrobce komponent

Časté otázky

V oblasti Mini Coax existuje více rozhraní. Zavedené na trhu jsou MATE-AX (od firmy TE Connectivity) a HFM (od firmy Rosenberger). Oba konektorové systémy nejsou vzájemně kompatibilní.

Existují kryty 1, 2, 4 a 6 pólové.

Pro systémy Mini Coax lze použít běžné automobilové koaxiální kabely (RG174, RTK031 atd.).

U neutěsněné varianty je možné i částečné obsazení. V případě utěsněné varianty musí být neobsazená komora zakryta vhodným těsnicím prvkem, tzv. „slepou zátkou“.

Ke konektorovým systémům Mini Coax existují předpisy. Najdete je pod následujícím odkazem.

Kdykoliv vám rádi poradíme.
